1.安裝

BTL錐套型號

螺釘擰緊力矩

螺栓

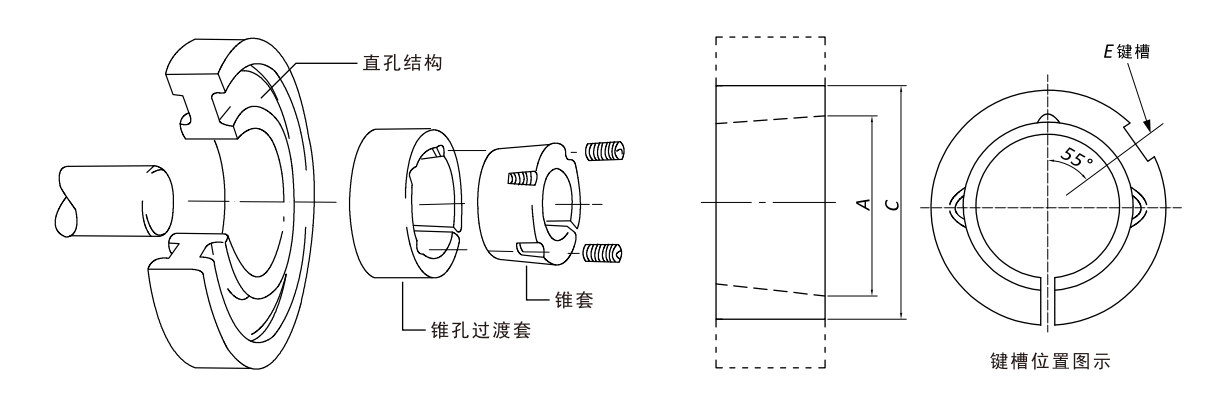

①.對BTL錐套的孔及錐面進行清理、去油，同時清理輪體的錐孔，將BTL錐套從輪轂側裝入輪體，并對齊螺栓孔(半螺紋孔須與  半卸孔對齊)。
②.在平頭螺栓上滴少量潤滑油(適用于1008-3030錐套)，或帶帽螺釘(適用于3535以上到5050錐套)并擰入，但不擰緊。
③.對軸清潔、去油，將裝配好BTL錐套的輪體裝到軸上，并固定到需要的位置。
④.有鍵的，要先將鍵配到軸上，這樣鍵塊和孔的鍵槽會有一個合適的間隙。
⑤.用一個內六方扳手，根據(jù)螺釘緊固扭矩表所列扭矩值逐漸的擰緊螺栓。
⑥.產(chǎn)品在載荷下運轉一小段時間后(半小時到1小時)，檢查并確認螺釘擰緊扭矩處于恰當?shù)闹怠?/span>
⑦.為減少灰塵進入，將所有空孔涂滿潤滑油。

N.m

個

inch

1008

5.6

2

1/4"

BSW

1108

1210

20

2

3/8"

BSW

1215

1310

20

2

3/8"

BSW

1315

1610

20

2

3/8"

BSW

1615

2012

31

2

7/16"

BSW

2017

2517

48

2

1/2"

BSW

2525

3020

90

2

5/8"

BSW

3030

2.拆卸

3525

112

3

1/2"

BSW

3535

①.施松并拆下所有的螺釘，并放在BTL錐套的拆卸螺孔里。
②.分別擰緊拆卸螺釘直到抱緊在錐套上的輪轂松動，BTL 錐套內孔可以從軸上滑動。
③.從軸上取下BTL錐套。

4030

170

3

5/8"

BSW

4040

4535

192

3

3/4"

BSW

4545

5040

271

3

7/8"
BSW

5050
